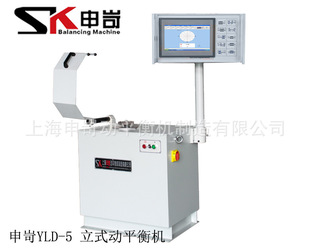

在现代汽车维修与制造领域，刹车盘平衡机作为关键设备之一，其精确度直接影响行车安全与驾驶体验。本文将详细解析刹车盘平衡机从安装到校正的完整工作流程，帮助技术人员掌握标准化操作要点。
一、设备安装与准备工作
1. 场地选择：应选择平整坚固的水泥地面，避免设备运行时的振动干扰。建议预留2m×2m的操作空间，确保周边无障碍物。
2. 水平校准：使用精度0.02mm/m的水平仪检测底座，通过调节地脚螺栓使设备达到水平状态（误差≤0.05mm/m）。
3. 电源连接：需配置独立380V三相电源（功率≥3kW），建议加装稳压器以应对电压波动。接地电阻应小于4Ω，确保操作安全。
二、刹车盘装夹流程
1. 清洁处理：使用异丙醇彻底清洁刹车盘安装面及中心孔，去除油污和锈迹。检查盘面是否有超过0.3mm的划痕或变形。
2. 定位安装：将专用法兰盘安装到主轴锥度配合面（锥度通常为1:10），用百分表检测径向跳动≤0.02mm。注意区分正反面安装标记。
3. 夹紧固定：采用液压锁紧装置时，压力应控制在8-12MPa范围。手动锁紧需使用扭矩扳手，M12螺栓标准扭矩为45-55N·m。
三、动平衡检测阶段
1. 参数设置：在控制面板输入刹车盘规格参数（直径范围200-400mm，重量5-25kg），选择ISO1940 G6.3平衡等级标准。
2. 初测运行：启动设备至测试转速（通常800-1200rpm），注意观察振动值变化。合格标准为残余不平衡量≤5g·cm。
3. 相位识别：通过激光传感器定位不平衡点位置，系统自动显示不平衡质量及相位角（精度可达±1°）。
四、校正操作规范
1. 去重法校正：使用专用铣刀在不平衡点反向位置去重，每次切削深度不超过0.5mm。注意保持切削面与盘面呈30°倾角。
2. 配重法校正：当去重空间不足时，可采用粘接配重块（每块重量差≤0.5g）。使用高温胶（耐温≥300℃）固定于指定位置。
3. 复合校正：对于特殊结构刹车盘，可采用去重与配重结合的校正方式，但需确保总校正量不超过初始不平衡量的120%。
五、验证与质量控制
1. 复测程序：完成校正后需进行3次连续测试，每次间隔2分钟。3次测量值波动范围应小于0.3g·cm。
2. 数据记录：保存完整的测试报告，包括初始不平衡量、校正位置、最终残余量等参数，建议采用二维码追溯系统。
3. 设备维护：每日工作结束后清洁传感器探头，每周检查主轴轴承间隙（轴向游隙≤0.01mm），每季度更换润滑脂。
六、常见问题处理
1. 振动异常：若测试时振幅突然增大，应立即停机检查是否出现松动。常见故障点为法兰盘锁紧螺母或传感器连接线。
2. 数据漂移：当连续测试结果差异＞15%时，需重新进行转子标定。使用标准校验转子（精度±0.1g）进行设备校准。
3. 表面损伤：校正操作可能导致盘面局部过热，建议使用红外测温仪监控，温度超过80℃时应暂停操作。
通过规范化的操作流程，刹车盘平衡机可将不平衡量控制在行业标准范围内。需特别注意的是，不同材质的刹车盘（如铸铁、复合材料）应选用对应的校正工艺参数。建议每完成50个刹车盘平衡后，使用标准件进行设备精度验证，确保测量系统的长期稳定性。
