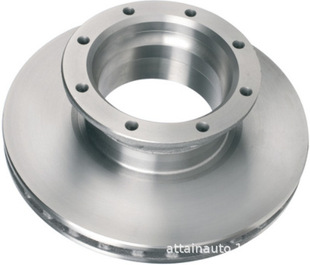

重卡刹车盘作为车辆制动系统的核心部件，其动平衡性能直接影响行车安全与驾驶体验。本文将针对双面动平衡校正这一关键技术环节，从操作流程到注意事项进行全面解析。
一、操作前准备工作
1. 设备检查：确保平衡机水平放置，传感器连接正常，各紧固件无松动。建议使用精度达到0.1g的专业平衡机，测量转速设定在300-500rpm范围内。
2. 工件处理：需彻底清除刹车盘表面油污、锈迹，特别注意散热孔内的杂质。对于使用过的刹车盘，应检查是否存在不均匀磨损，磨损量超过2mm需先进行车削修复。
3. 工装适配：根据刹车盘中心孔尺寸选择合适的锥度套筒，安装时需确保轴向定位准确，径向跳动控制在0.05mm以内。
二、标准操作流程
第一步：初始不平衡量检测
将刹车盘安装至平衡机主轴，启动设备进行首次测量。注意观察相位角指示器，待转速稳定后记录初始不平衡量。典型重卡刹车盘允许不平衡量应≤80g·cm，超出此范围必须校正。
第二步：配重计算与分配
根据测量结果，将总不平衡量按3:7比例分配至两侧校正平面（靠近轮毂侧分配较多）。采用矢量分解法计算各平面需增减的重量，建议优先考虑减重方式，在散热片根部进行钻孔去重时，单孔深度不超过片厚的1/3。
第三步：双面同步校正
先处理主要不平衡面，完成80%校正量后再处理次要面。每次调整后需重新测量，直至残余不平衡量达到标准。特别注意：两侧校正操作间隔不得超过10分钟，避免温度变化影响测量精度。
三、关键注意事项
1. 温度控制 ：连续测量次数不宜超过3次，防止轴承过热。当刹车盘表面温度超过60℃时，需冷却至室温后重新测量。
2. 安全规范 ：操作时必须佩戴防护眼镜，平衡机防护罩未闭合严禁启动。对于直径超过500mm的刹车盘，建议采用低速启动模式。
3. 数据记录 ：详细记录每次测量的相位角、不平衡量及校正措施，建立完整的质量追溯档案。典型合格标准为：残余不平衡量≤15g·cm，相位角偏差＜10°。
四、常见问题处理
问题1：重复性误差大
检查主轴锥面清洁度，重新涂抹专用润滑脂。若多次测量数据波动超过10%，需检查传感器连接或更换夹具。
问题2：校正后振动加剧
可能是由于刹车盘存在隐性变形，建议进行径向跳动检测。跳动量超过0.2mm时，应更换刹车盘而非强行平衡。
问题3：特殊结构处理
对于带通风孔的刹车盘，需注意配重块安装位置避开气流通道。通风型刹车盘建议采用动态平衡法，在800rpm转速下进行最终验证。
五、质量验收标准
1. 静态平衡：在支撑架上任意位置旋转刹车盘，停止后不应出现固定位偏重现象。
2. 动态验证：装车后进行80km/h时速测试，方向盘振动幅度应小于0.5mm，无规律性抖动。
3. 耐久性检查：连续制动20次后复测，不平衡量变化值不超过初始值的15%。
通过规范化的操作流程和严格的质量控制，可确保重卡刹车盘在高速制动工况下保持稳定性能。建议每行驶5万公里或更换制动片时进行动平衡复检，这对延长刹车盘使用寿命具有显著效果。
