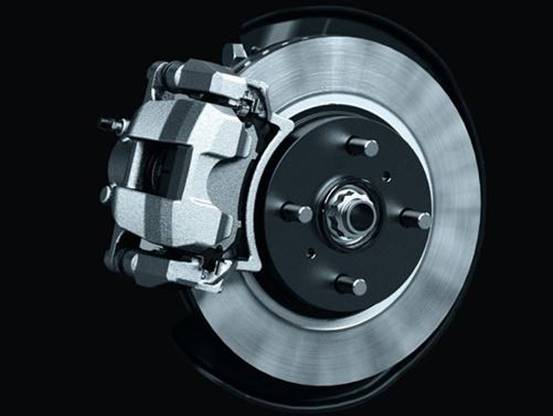

高温变形刹车盘的动平衡校正是汽车维修中的重要环节，直接影响行车安全与驾驶体验。本文将详细解析具体操作流程与技术要点，帮助维修人员掌握规范化的校正方法。
一、变形检测与预处理
1. 使用百分表检测径向跳动量，标准值应≤0.05mm。将刹车盘安装于专用夹具，缓慢旋转360°观察指针偏摆，记录最大偏差位置。若检测值超过0.1mm，需优先进行车床精加工修正。
2. 检查热变形特征：高温导致的变形通常呈现波浪状不规则变形，需重点检测摩擦面1/3半径处的热裂纹。使用磁粉探伤仪检测时，裂纹长度超过5mm的刹车盘建议直接更换。
二、动平衡设备调试
1. 选择立式平衡机（精度等级G6.3以上），根据刹车盘孔径配置合适锥度芯轴。注意芯轴与盘孔的配合间隙应控制在0.02-0.05mm，过大会导致测试误差。
2. 参数设置要点：输入刹车盘外径尺寸（误差±1mm）、平衡转速设定在300-500rpm（重型车辆可提高至800rpm）。现代平衡机应开启温度补偿功能，避免金属热膨胀影响数据。
三、不平衡量检测阶段
1. 首次测试需进行三次重复测量，系统自动计算平均值。合格标准为：轿车≤15g·cm，商用车≤30g·cm。若三次测量差值超过10%，需检查设备夹持稳定性。
2. 相位识别技巧：观察不平衡量角度分布，高温变形盘常见120°间隔的周期性偏重，这与制动时三点接触热负荷相关。使用频闪仪可直观确认重点位置。
四、校正方案制定
1. 质量去除法：优先选择盘体通风孔部位钻孔去重，单孔直径不超过6mm，孔深控制在3-5mm。注意相邻去重孔中心距应大于孔径的2倍，防止应力集中。
2. 质量补偿法：当变形导致单侧失重时，可在轮毂安装面粘贴专用平衡块（耐温需达200℃以上）。重型卡车建议使用M6螺栓固定式配重块，每块重量梯度为10g。
五、分步校正实施
1. 粗校正阶段：先处理主不平衡量（振幅最大的谐波分量），去除60-70%的不平衡量。此时允许残留量可放宽至标准值的1.5倍。
2. 精校正阶段：将刹车盘旋转180°复测，采用矢量分解法处理耦合不平衡。使用角度微调功能，每次调整不超过5°，直至残余不平衡量达到标准值的80%以下。
六、验证与后续处理
1. 动态验证测试：以工作转速（轿车通常600rpm）持续运转3分钟，观察振动值变化。合格标准为振幅≤0.3mm/s（RMS值）。
2. 防锈处理：校正完成后，使用高温防锈脂（含二硫化钼成分）涂抹加工部位。对于钻孔去重的刹车盘，建议增加动平衡标记，方便下次维护时参考。
技术要点总结
1. 温度控制：整个校正过程环境温度应保持20±5℃，避免热变形干扰。夏季作业时建议使用冷却风机控制刹车盘温度。
2. 数据记录：完整记录初始不平衡量、校正位置、最终残余量等参数，建立维修档案。经验表明，经过规范校正的刹车盘，其不平衡复发率可降低40%以上。
通过上述系统化操作，可有效解决高温变形刹车盘的动平衡问题。需特别注意，对于多次校正仍无法达标的刹车盘，往往存在材料疲劳等深层问题，应及时更换以确保行车安全。
